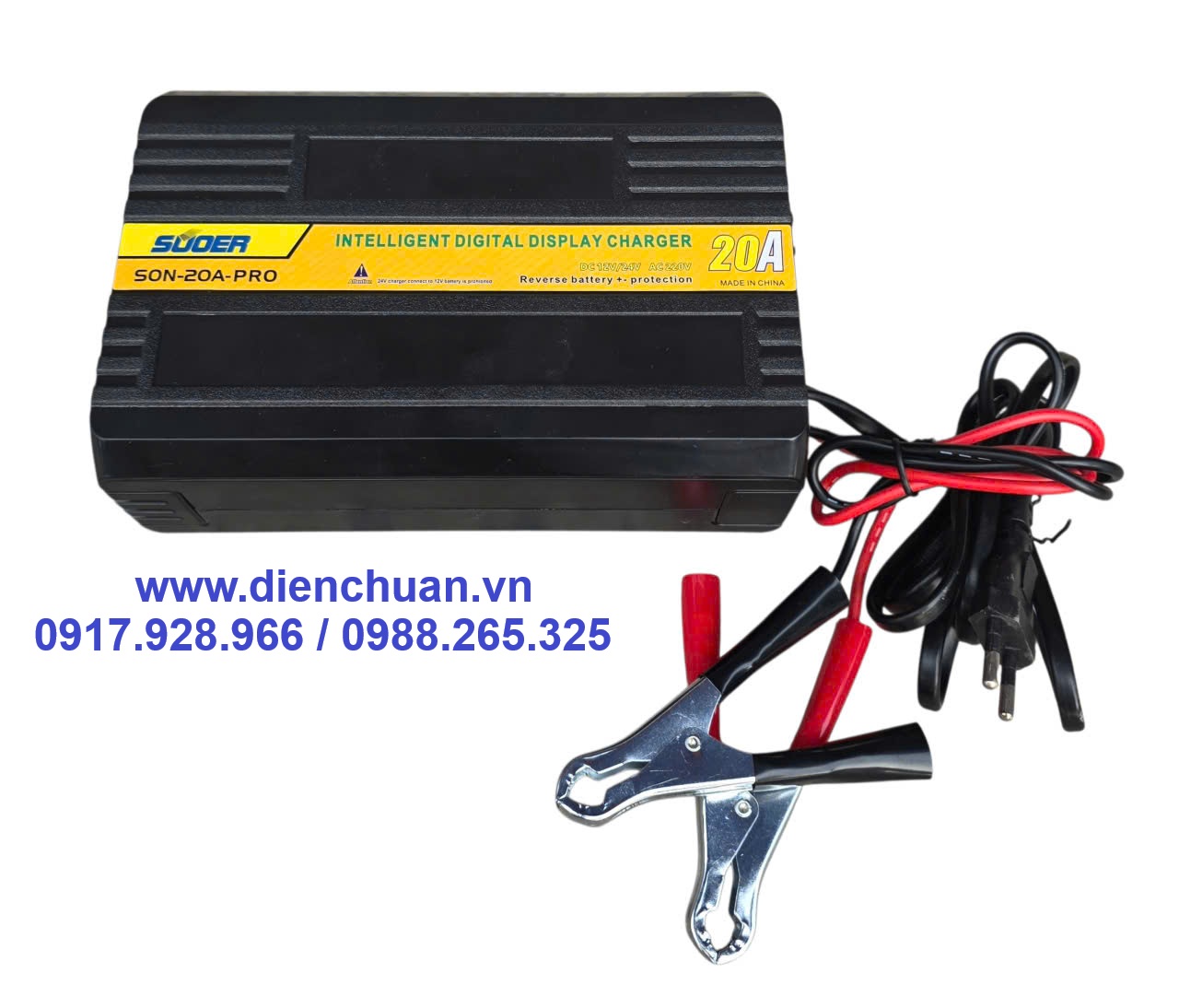

Máy sạc bình ắc quy tự động 12V/24V-200Ah Suoer Son-20A+
Máy sạc bình ắc quy tự động 12V/24V-200Ah Suoer Son-20A+
Sạc ắc quy tự động Son 20A+ có tính năng vượt trội khi chuyển đổi từ dòng điện xoay chiều sang dòng điện 1 chiều để sạc bình ắc quy. Sản phẩm tích hợp cho cả hệ 12V và 24V.
Bộ sạc ắc quy được thiết kế thông minh gồm 3 giai đoạn sạc, nó có thể tự động nhận biết mức điện trong bình ắc qui còn nhiều điện hay ít điện để tự động điều chỉnh dòng sạc phù hợp nhằm kéo dài tuổi thọ của ắc quy. Khi ắc quy đầy, nó có thể tự động điều chỉnh dòng sạc nhỏ hơn và sau đó tự động ngắt để bảo vệ ắc quy ngay cả khi bạn quên tắt công tắc của bộ sạc.
Thông số kỹ thuật:
Mã hàng |
SON 20+ |
Điện áp vào |
220V |
Tần số điện áp vào |
47-63Hz |
Dòng nạp |
Max 15A (tự động điều khiển sạc từ 1A đến 15A) |
Điện áp nạp |
12/24V |
Điện áp nuôi lúc đầy |
14.5V/29V |
Chế độ nạp |
3 giai đoạn |
Phân loại |
Máy nạp thông minh |
Tự động ngắt khi Ắc quy đầy |
Có |
Nhiệt độ làm việc |
Môi trường có nhiệt độ -400C –> 1050C |
Chế độ bảo vệ |
- Bảo vệ quá nhiệt: Máy tự ngắt khi nhiệt độ trong máy trên 850C - Bảo vệ khi ngắn mạch: Máy tự tắt khi bị ngắn mạch và hoạt động trở lại sau khi khởi động lại - Bảo vệ khi điện áp thấp: Khi điện áp ắc quy nhỏ hơn 6V máy tự ngắt. Bởi khi này ắc quy đã hỏng và không thể nạp ở điện áp bình thường |
Kích cỡ |
225 X 145 X 80 mm |
Trọng lượng |
1.03 Kg |
Ắc quy tương thích |
12V/24V từ 5Ah -> 200Ah |
Bảo hành | 6 tháng |
Tại sao là sạc bình ắc qui thông minh ?
- Chạy trên Chip điều khiển thông minh
- Thay đổi cường độ dòng nạp và điện áp theo tình trang Ắc quy.
- Tự động ngắt nạp khi Ắc quy đã đầy điện.
Hoạt động 3 chu kỳ nạp như nào ?
- Giai đoạn 1: Giai đoạn khởi động Giai đoạn này sẽ giúp Bảo vệ và kéo dài tuổi thọ Ắc quy. Bởi thông thường sau khi phóng điện hoặc để lâu không sử dụng làm cho trở kháng của Ắc quy lớn hoặc điện áp của Ắc quy thấp. Khi đó máy nạp sẽ tự động cấp 1 dòng nhỏ để sạc cho Ắc quy. Khi điện áp Ắc quy tăng dần tới điện áp định mức, máy sẽ tự động chuyển qua giai đoạn nạp với dòng không đổi. - Giai đoạn 2: Nạp với dòng không đổi Khi điện áp Ắc quy thấp hơn điện áp được đặt của máy nạp, máy sẽ hoạt động ở chế độ dòng nạp không đổi để nạp cho Ắc quy.
- Giai đoạn 3: Chế độ bảo dưỡng Khi Ắc quy đã đầy điện máy sẽ báo đèn xanh, đồng thời quạt gió ngừng hoạt động. Ở giai đoạn này máy duy trì dòng tiệm cận 0Ah và điện áp đặt cố định là 13.8V, chúng ta có thể tháo Ắc quy ra hoặc để nguyên tình trạng này để Ắc quy luôn no điện. |
SƠ ĐỒ NẠP 4 GIAI ĐOẠN |
Hoạt động của máy

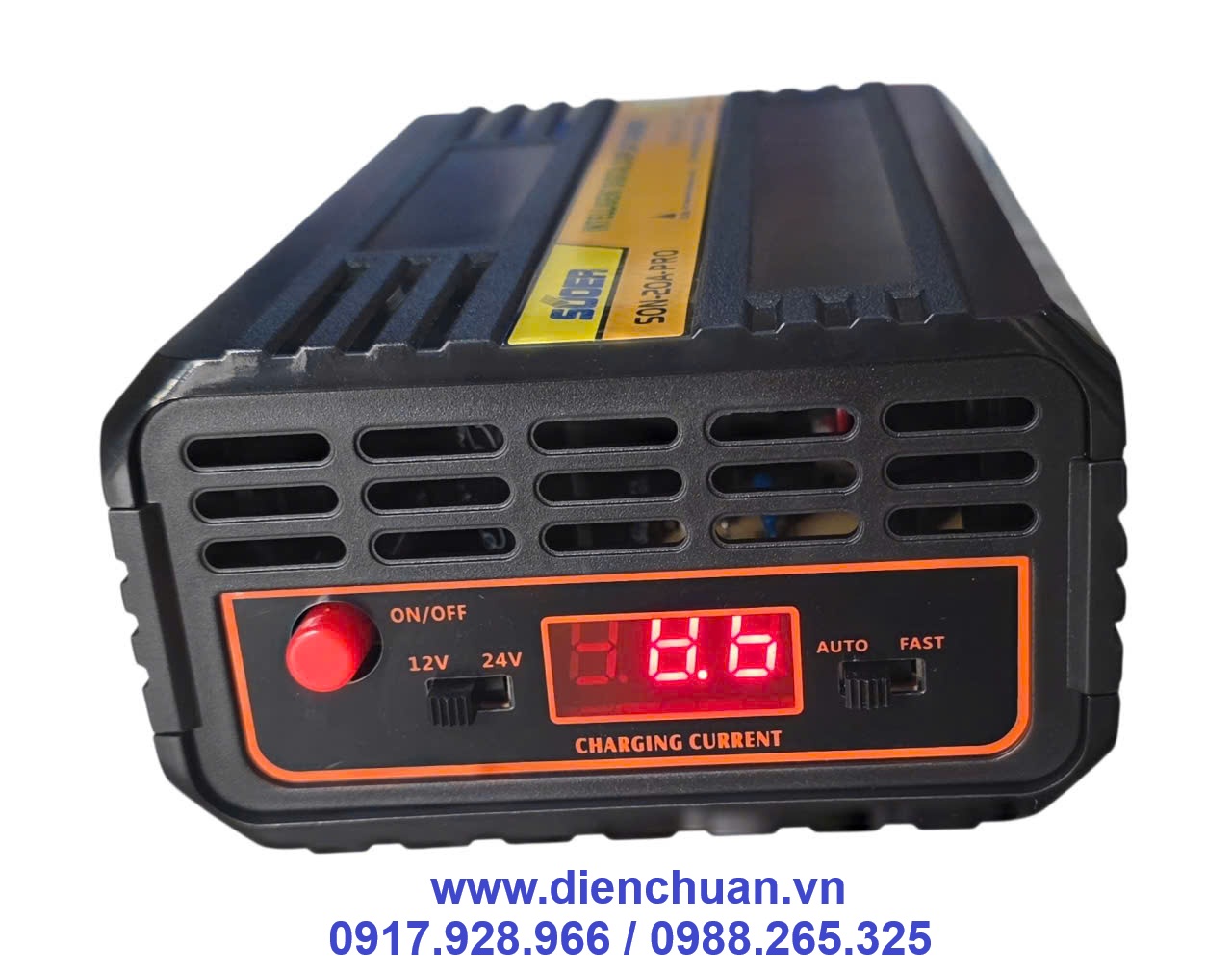

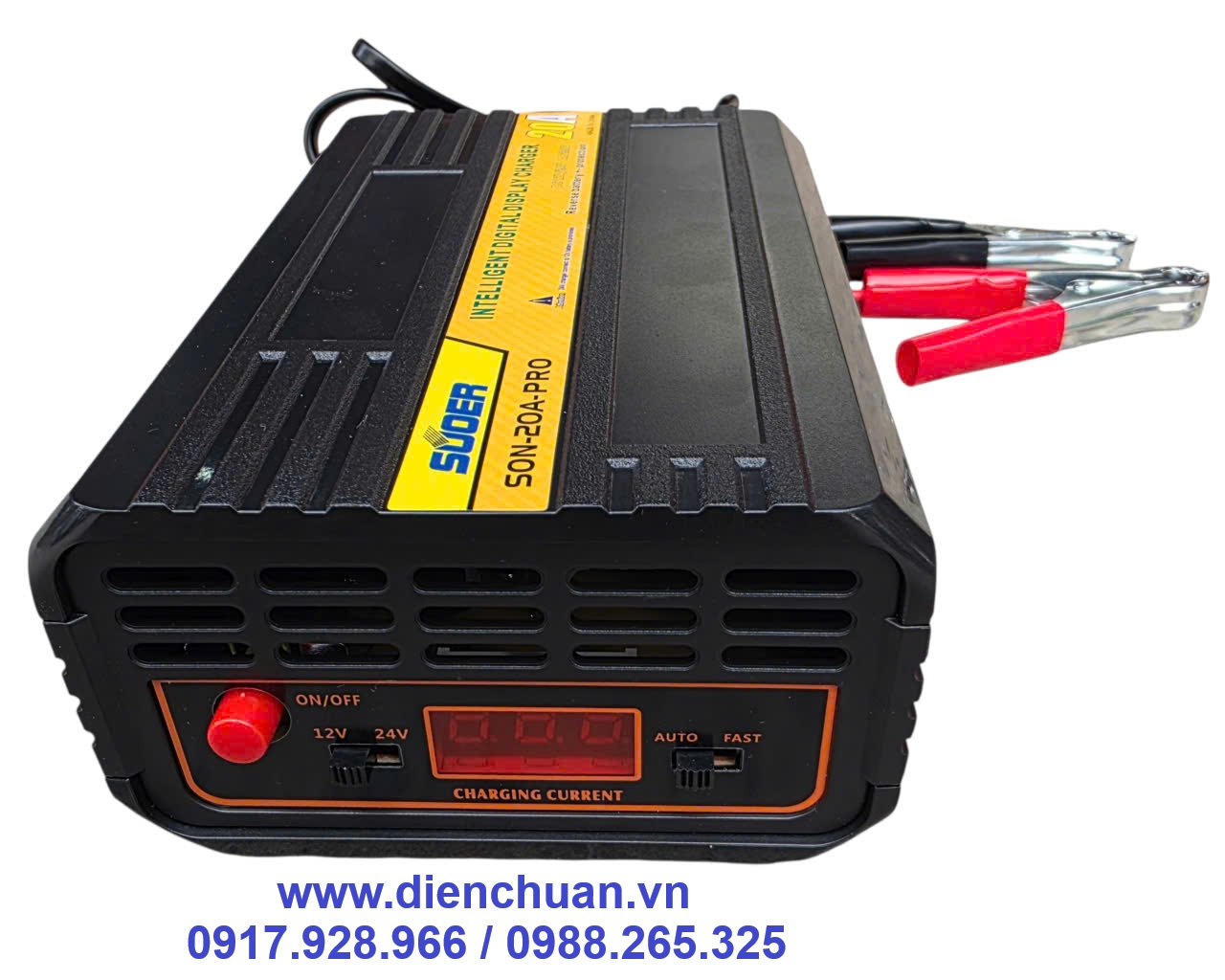

- Máy tích hợp 2 chế độ sạc,
* khi sạc 1 bình ắc quy 12V chúng ta cần gạt công tắc sang nấc 12V
* Khi sạc bình ắc quy 24V chúng ta gạt sang nấc 24V
- Máy có 2 tính năng là sạc nhanh ( Fast) và sạc tự động ( Auto) , khi cần sạc nhanh chúng ta gạt công tắc sang nấc fast, khi cần sạc tự động thì chúng ta gạt sang nấc Auto
- Khi nạp ắc quy: Đèn Led hiển thị báo dòng nạp A trên màn hình LCD
- Khi ắc quy đầy điện: Đèn Led đồng hồ báo về 0, quạt gió ngừng quay. Bạn có thể tháo ắc quy ra hoặc để ở chế độ bảo dưỡng.
Cách sử dụng
Bước 1: Kiểm tra điện áp ắc quy xem ắc quy còn dùng được hay không. Nếu điện áp nhỏ hơn 10V tức ắc quy đã hỏng, hoặc quá kiệt điện.

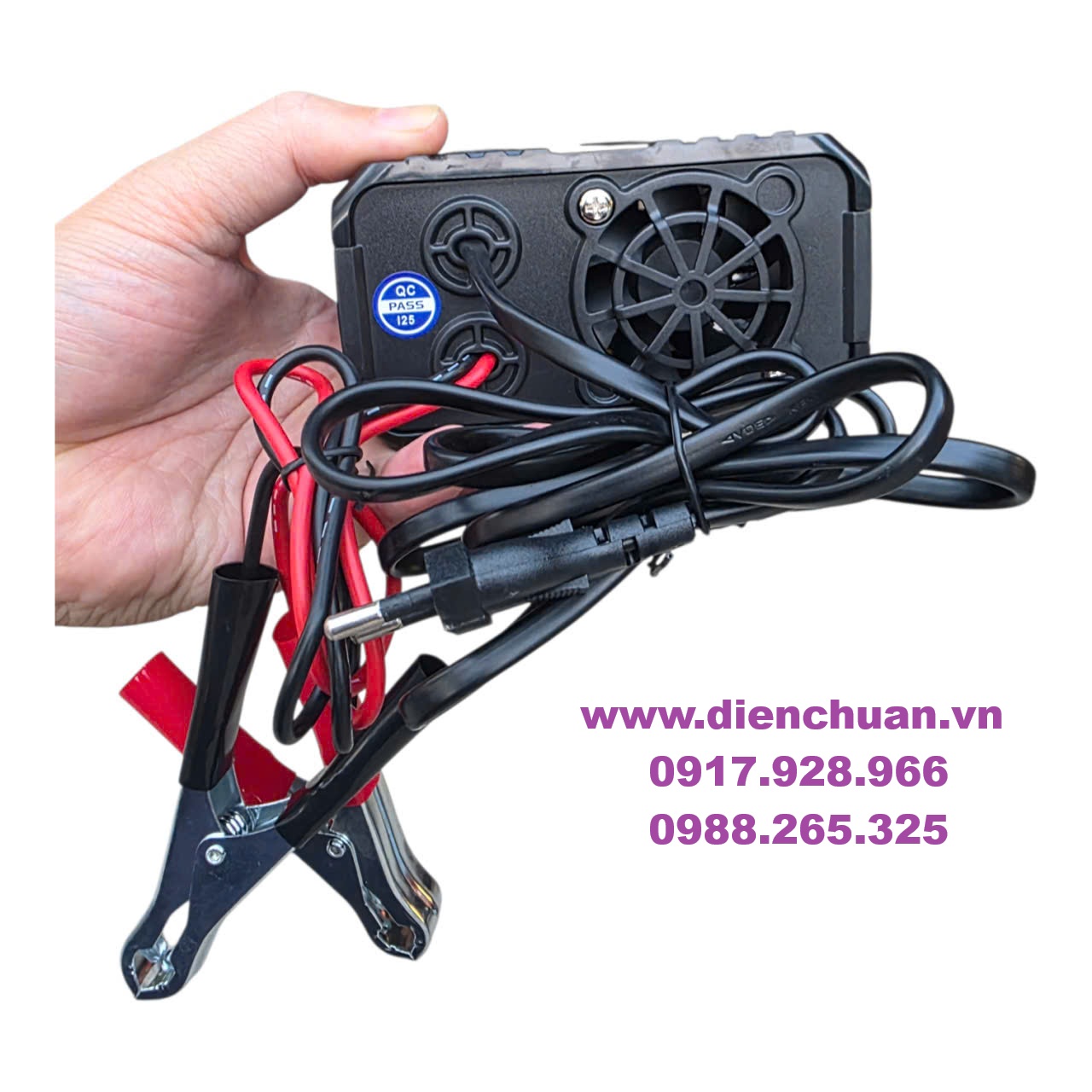

Bước 2: Nối dây đỏ máy nạp với cực dương ( +)ắc quy, dây đen máy nạp với cực âm ( - )của Ắc quy
Bước 3: Kiểm tra xem có điện lưới hay không
Bước 4: Cắm máy nạp vào điện lưới rồi kiểm tra đèn báo, quạt làm mát của máy có hoạt động hay không
Bước 5: Nếu đèn của máy không sáng hãy rút dây cắm của máy ra khỏi điện lưới, kiểm tra lại điện lưới, ắc quy và các dây nối.
Bước 6: Khi ắc quy đã đầy điện, rút dây cắm của máy ra khỏi điện lưới, sau đó tháo dây nạp ra khỏi ắc quy.
Three-phase charging mode
Constant current mode: When the voltage of the battery is lower than the value set by the charger,the charger will work under the constant current mode and supply the constant current for the battery.
Constant voltage mode: Using the pulse width modulation(PWM) tech to control the charging current and output voltage of the charger which ensures the battery is fully charged and avoids over charging.
Floating charge mode: When the voltage of the battery is approaching the value of the constant voltage mode, and the current will cut down to the given current gradually, that means the battery power is full, then the pilot lamp will turn green and the fan will stop working. The charger will turn the mode into floating charge mode automatically. At this moment, the battery can be stopped charging or keep on floating charge for half an hour.
Smart battery charger |
|
Model |
SON-20A+ |
Input Voltage |
220V~230V |
Output Voltage |
12V/24V |
Rated Frequency |
47-63HZ |
Charger Current |
15A Max |
Charging mode |
Three-phase |
Dimensions |
225*145*80mm |
N.W |
1.6KG |
Packed Qty |
20 PCS |
Certification |
ISO,CTA,CE,RoHs |
