1. Giới thiệu

KONNWEI KW520 là thiết bị đa năng 3 trong 1 được thiết kế để bảo dưỡng pin toàn diện. Nó hoạt động như một máy kiểm tra pin chuyên nghiệp, một bộ sạc pin thông minh và một công cụ sửa chữa xung. Sách hướng dẫn này cung cấp các hướng dẫn chi tiết để sử dụng KW520 một cách an toàn và hiệu quả nhằm đảm bảo hiệu suất tối ưu và tuổi thọ của pin xe bạn.

KW520 hỗ trợ nhiều loại pin 12V và 24V, bao gồm pin axit chì (loại ngập nước thông thường, pin AGM dạng tấm phẳng, pin AGM dạng xoắn ốc, pin Gel) và pin lithium.

Video: Kết thúcview về chức năng 3 trong 1 của KONNWEI KW520.

2. Thông tin an toàn

KW520 tích hợp nhiều tính năng bảo vệ để đảm bảo hoạt động an toàn cho cả người sử dụng và pin. Các tính năng này bao gồm:

• Bảo vệ chống ngắn mạch: Ngăn chặn thiệt hại do ngắn mạch vô tình.
• Bảo vệ quá dòng: Bảo vệ chống lại dòng điện quá mức.
• Bảo vệ quá nhiệt: Thiết bị giám sát nhiệt độ bên trong và tự động tắt nếu quá nóng.
• Vật liệu chống cháy: Được chế tạo bằng vật liệu chống cháy.
• Bảo vệ áp suất thấp: Bảo vệ chống lại tình trạng thiếu thể tíchtage.
• Bảo vệ quá áp: Các biện pháp bảo vệ chống lại âm lượng quá mứctage.
• Bảo vệ chống liên kết sai: Ngăn ngừa hư hỏng do lỗi kết nối không chính xác.amp kết nối.
• Bảo vệ chống điện phân: Đảm bảo an toàn cho người sử dụng khỏi các nguy hiểm về điện.

Bộ sạc sẽ tự động ngắt nguồn điện để bảo vệ cả pin và bộ sạc trong trường hợp phát hiện bất kỳ sự cố nào.

Hình ảnh: KONNWEI KW520 với nhiều tính năng bảo vệ an toàn được làm nổi bật.

3. Sản phẩm thông minh và Tính năng

KONNWEI KW520 là một công cụ bảo dưỡng pin toàn diện với màn hình LCD màu lớn và các nút điều khiển dễ sử dụng. Các tính năng chính của nó bao gồm:

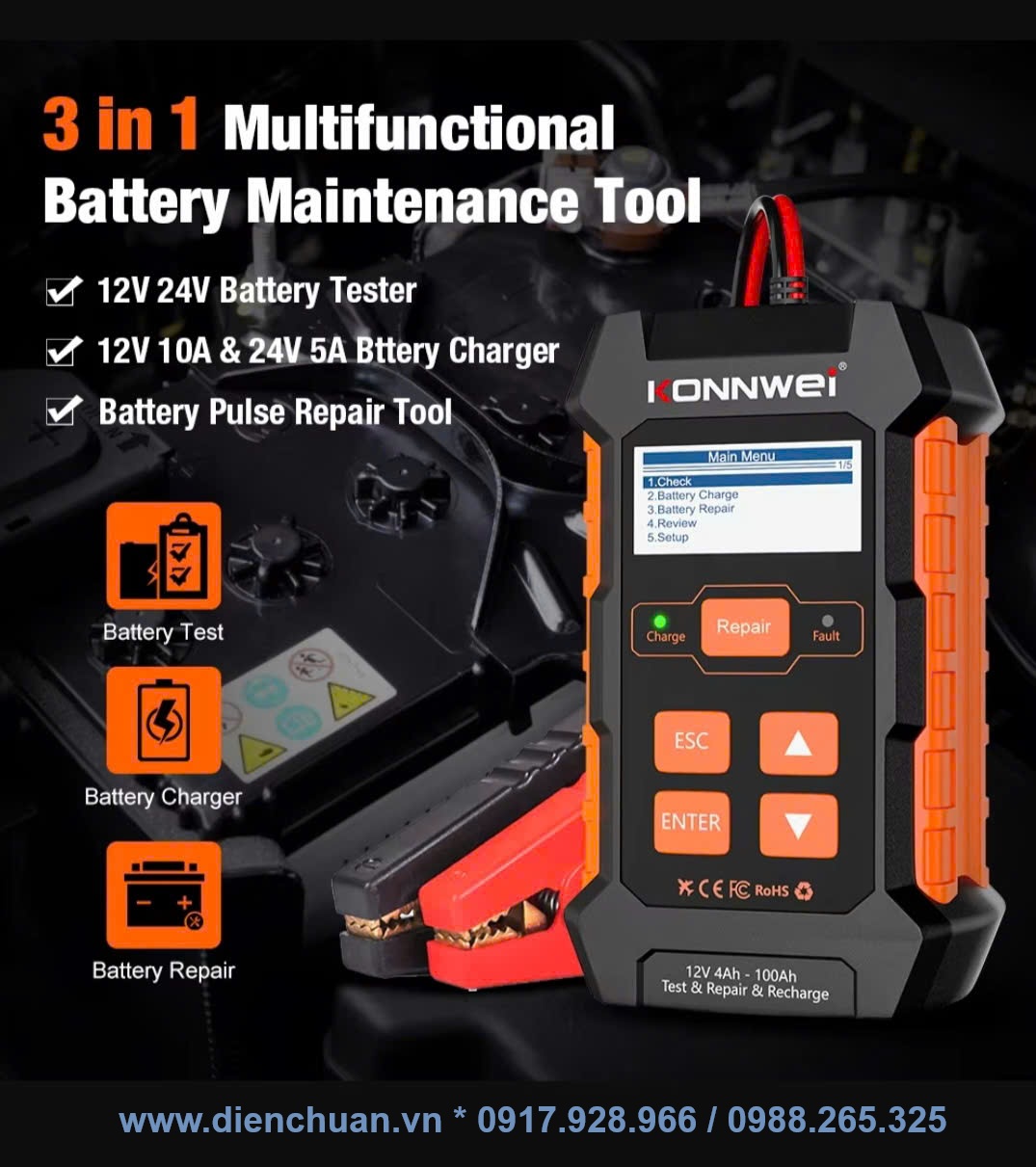

• Chức năng 3 trong 1: Máy kiểm tra pin, bộ sạc pin và dụng cụ sửa chữa xung pin.
• Khả năng tương thích pin rộng: Hỗ trợ các loại ắc quy chì-axit 12V và 24V (loại thông thường, loại AGM dạng tấm phẳng, loại AGM dạng xoắn ốc, loại Gel) và ắc quy lithium.
• Sạc nhanh: Cung cấp khả năng sạc nhanh 12V 10A và 24V 5A.
• Phát hiện pin: Hỗ trợ nhận diện pin có chỉ số CCA từ 100 đến 2000.
• Phân tích tình trạng pin: Cung cấp phân tích tổng thể về tình trạng pin, bao gồm Trạng thái sạc (SOC) và Trạng thái sức khỏe (SOH).
• Kiểm tra hệ thống khởi động: Phân tích hiệu suất của mô tơ khởi động.
• Kiểm tra hệ thống sạc: Kiểm tra hệ thống sạc của xe (máy phát điện, bộ chỉnh lưu, v.v.).
• Sửa chữa chỉ với một cú nhấp chuột: Chức năng sửa chữa xung giúp khôi phục dung lượng pin và kéo dài tuổi thọ.
• Bù nhiệt độ: Tự động điều chỉnh để tối ưu hóa quá trình sạc trong điều kiện mùa đông lạnh và mùa hè nóng.
• Giao diện đa ngôn ngữ: Hỗ trợ 8 ngôn ngữ để sử dụng toàn cầu.
• Kết cấu bền bỉ: Được làm từ vật liệu chống cháy 100% để tăng cường độ an toàn.

4. Thông số kỹ thuật

Hình ảnh: Danh sách đầy đủ các thông số và đặc điểm kỹ thuật của sản phẩm.

5. Thiết lập

Hãy làm theo các bước sau để thiết lập máy KONNWEI KW520 của bạn cho việc bảo dưỡng pin:

1. Kết nối pin / ắc quy: Kết nối kẹp màu đỏ nối với cực dương (+) của ắc quy và dây màu đen kẹp màu đen Nối vào cực âm (-) ắc quy. Đảm bảo kết nối chắc chắn. Thiết bị có tính năng bảo vệ chống nối sai, do đó việc nối ngược cực sẽ không làm hỏng pin hoặc thiết bị, nhưng sẽ ngăn cản quá trình sạc hoặc sửa chữa.
2. Kết nối với nguồn điện AC: Cắm cáp nguồn của KW520 vào ổ cắm điện AC tiêu chuẩn (100-240V, 50/60Hz).
3. Bật nguồn: Thiết bị sẽ tự động bật nguồn khi được kết nối với cả pin và nguồn điện AC.

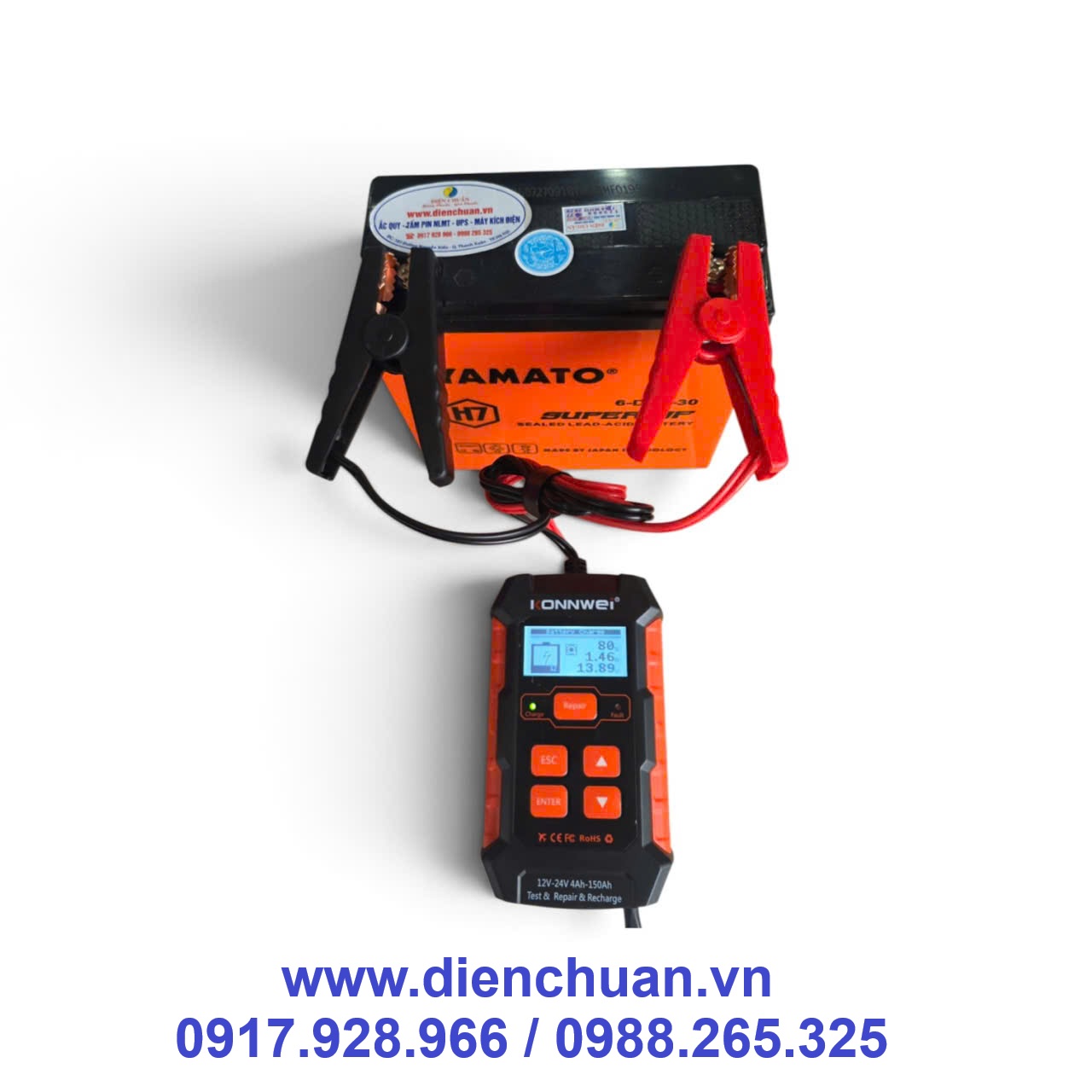

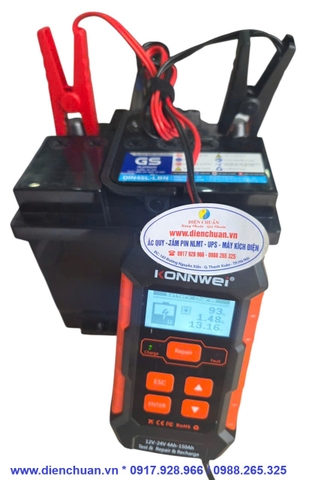

Hình ảnh: Cắm điện sạc cho ắc quy - KW520 để sạc và thực hiện các thao tác sửa chữa.

6. Hướng dẫn vận hành

KW520 sở hữu giao diện thân thiện với người dùng, màn hình LCD và các nút điều khiển trực quan (ESC, ENTER, mũi tên lên/xuống) để điều hướng.

6.1 Điều hướng Menu chính

Khi bật nguồn, thiết bị sẽ hiển thị Menu chính. Sử dụng các nút mũi tên Lên/Xuống để cuộn qua các tùy chọn và nút ENTER để chọn. Nút ESC thường quay lại màn hình trước đó.

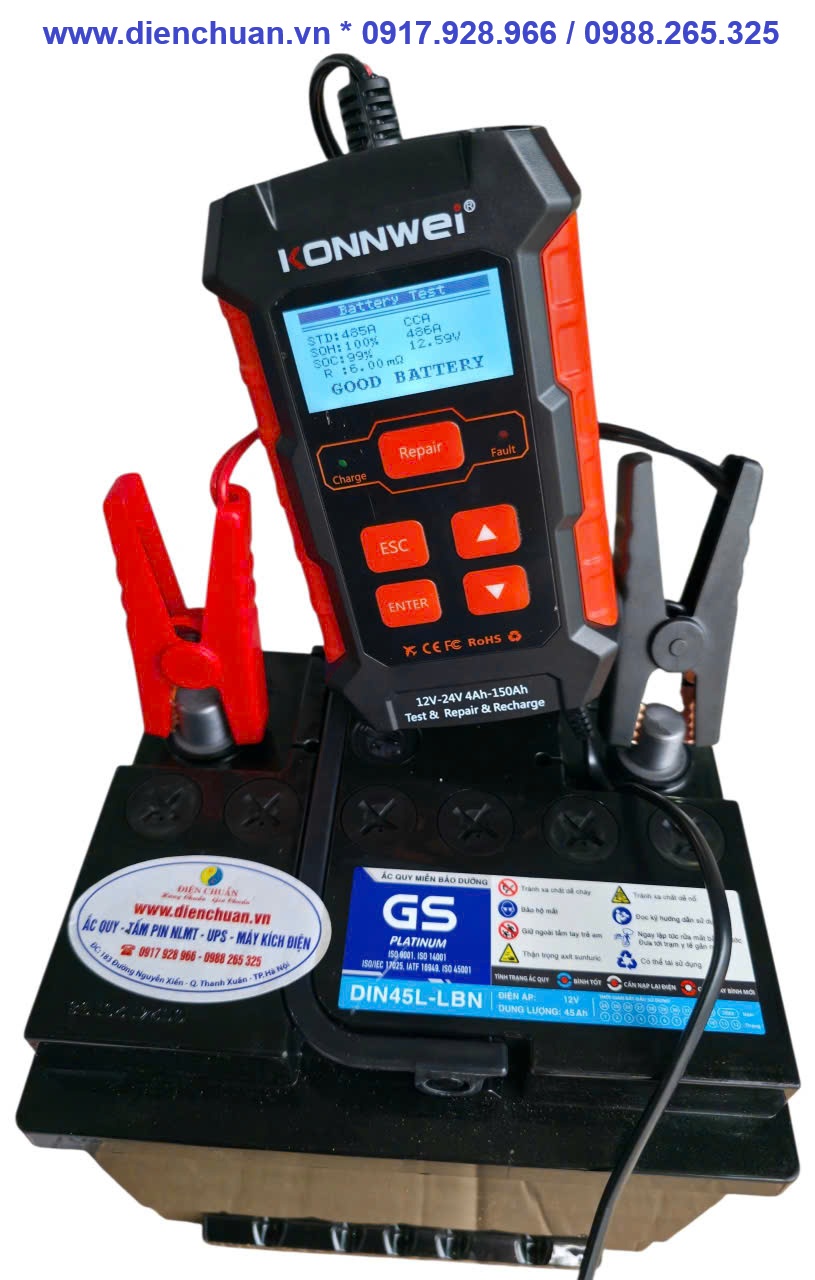

6.2 Kiểm tra ắc quy

Chức năng này cung cấp phân tích toàn diện về tình trạng pin của bạn.

1. Từ Menu chính, chọn 'Kiểm tra'.
2. Chọn vị trí đặt pin: 'Ngoài xe' or 'Trong xe'.
3. Tiến hành các bài kiểm tra cần thiết:
   • Kiểm tra pin: Phân tích tình trạng tổng thể của pin, bao gồm Trạng thái sạc (SOC), Trạng thái sức khỏe (SOH), Khả năng khởi động nguội. Amps (CCA), điện trở trong (mΩ) và voltage.
   • Thử nghiệm quay: Đánh giá hiệu suất của động cơ khởi động bằng cách đo dòng điện khởi động thực tế và điện áp.tage.
   • Kiểm tra sạc: Kiểm tra hệ thống sạc của xe, bao gồm máy phát điện, bộ chỉnh lưu và điốt chỉnh lưu, để đảm bảo điện áp đầu ra phù hợp.tage.


4. Thiết bị sẽ hiển thị kết quả chi tiết và các khuyến nghị (ví dụ: Tốt, Sạc lại, Thay thế).

KW520 hỗ trợ các tiêu chuẩn pin chính bao gồm CA, CCA, BCI, MCA, JIS, SAE, EN, DIN và IEC, với dải CCA từ 100-2000.

6.3 Sạc pin

KW520 có tính năng thông minh 7 giây.Quy trình sạc điện tử giúp sạc pin an toàn và hiệu quả.

1. Từ Menu chính, chọn 'Sạc pin'.
2. Bộ sạc KW520 sẽ tự động bắt đầu quá trình sạc. Hệ thống thông minh của nó ngăn ngừa tình trạng sạc quá mức và quá nhiệt.
3. Thiết bị tự động phát hiện nhiệt độ môi trường xung quanh và điều chỉnh các thông số sạc để đạt hiệu suất tối ưu trong cả điều kiện lạnh (chế độ mùa đông) và nóng (chế độ mùa hè).

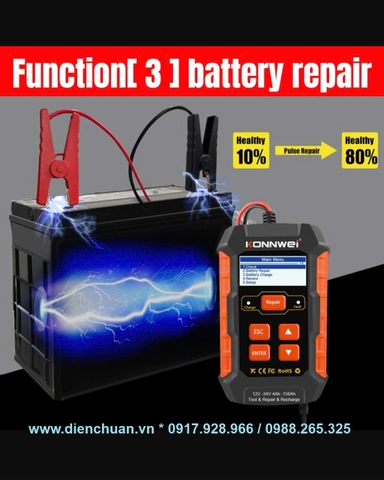

6.4 Sửa chữa pin (Sửa chữa xung)

Chức năng sửa chữa xung nhằm mục đích khôi phục dung lượng pin và kéo dài tuổi thọ bằng cách xử lý hiện tượng sunfat hóa và phân tầng axit.

1. Từ Menu chính, chọn 'Sửa chữa ắc quy'.
2. Thiết bị sẽ khởi động quy trình sửa chữa xung bằng cách sử dụng các tần số cụ thể của dòng điện xung và điện áp.tage.
3. Theo dõi màn hình để biết tiến trình sửa chữa và thời gian dự kiến.

6.5 Trả lời view và Thiết lập

• Review: Chọn 'Re'view' từ Menu chính sang view kết quả kiểm tra cuối cùng hoặc xóa dữ liệu đã lưu trữ.
• Cài đặt: Truy cập mục 'Cài đặt' để tùy chỉnh các thiết lập thiết bị như ngôn ngữ, độ tương phản màn hình, thời gian sạc, thực hiện kiểm tra thiết bị, v.v. view Thông tin 'Giới thiệu'.

7. Bảo trì

Để đảm bảo tuổi thọ và hoạt động tốt của máy hút mùi KONNWEI KW520, hãy làm theo các hướng dẫn bảo dưỡng sau:

• Vệ sinh: Giữ thiết bị sạch sẽ và khô ráo. Lau bên ngoài bằng khăn mềm.amp vải. Không sử dụng chất tẩy rửa có tính mài mòn, dung môi hoặc nhúng thiết bị vào nước.
• Kho: Bảo quản KW520 ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp, nhiệt độ quá cao hoặc quá thấp và các chất ăn mòn.
• Kiểm tra cáp: Kiểm tra định kỳ pin.ampKiểm tra các bộ phận và dây cáp xem có dấu hiệu hư hỏng, hao mòn hoặc ăn mòn nào không. Thay thế nếu cần thiết.
• Cập nhật phần mềm: Kiểm tra của nhà sản xuất webHãy thường xuyên truy cập trang web để kiểm tra các bản cập nhật phần mềm có sẵn nhằm đảm bảo hiệu suất và khả năng tương thích tối ưu.

KHAI THÁC. Xử lý sự cố

Nếu bạn gặp sự cố với KW520, hãy tham khảo các bước khắc phục sự cố thường gặp sau đây:

• Thiết bị không bật nguồn:
  – Hãy đảm bảo dây nguồn được kết nối chắc chắn với ổ cắm điện xoay chiều đang hoạt động.
  – Kiểm tra xem pin có hoạt động bình thường khôngampCác đầu nối được kết nối chính xác và chắc chắn với các cực của pin.
• Quá trình sạc/sửa chữa không khởi động:
  – Kiểm tra kỹ lại xem đèn đỏ đã sáng chưa.amp nằm ở cực dương (+) và dây màu đen amp Nó được nối vào cực âm (-). Mặc dù có mạch bảo vệ, nhưng việc nối sai cực sẽ khiến thiết bị không hoạt động.
  – Đảm bảo dung lượng pin tage cao hơn mức khởi động tối thiểu tage (Kiểm tra ≥ 2.0V, Sạc ≥ 5.0V).
• Kết quả xét nghiệm không chính xác:
  – Vệ sinh các cực của ắc quy và đảm bảo tất cả các mối nối đều chắc chắn và không bị ăn mòn.
  – Để kiểm tra chính xác, pin cần được sạc đủ. Pin yếu có thể dẫn đến kết quả không chính xác.
• Các vấn đề liên quan đến sạc quá mức/quá nhiệt:
  – KW520 được thiết kế với nhiều tính năng bảo vệ tích hợp để ngăn ngừa sạc quá mức và quá nhiệt. Nếu bạn nghi ngờ thiết bị bị quá nhiệt hoặc pin bị sạc quá mức, hãy ngắt kết nối thiết bị khỏi nguồn điện AC và pin ngay lập tức.
  – Đảm bảo thông gió đầy đủ xung quanh thiết bị trong quá trình hoạt động.

9. Mẹo sử dụng

• Kiểm tra thường xuyên: Hãy kiểm tra pin thường xuyên, đặc biệt là trước những chuyến đi dài hoặc khi thời tiết thay đổi theo mùa, để theo dõi tình trạng pin và ngăn ngừa sự cố bất ngờ.
• Tối ưu hóa quá trình sạc: Tiến lên phía trướctage. Tính năng bù nhiệt độ tự động. Thiết bị điều chỉnh quá trình sạc dựa trên nhiệt độ môi trường xung quanh, đảm bảo sạc hiệu quả và an toàn trong mọi điều kiện khí hậu.
• Hồi sinh pin: Đối với những loại pin cũ có dấu hiệu yếu, hãy sử dụng chức năng sửa chữa xung. Chức năng này có thể giúp khử sunfat trong pin và có khả năng kéo dài tuổi thọ sử dụng.
• Thông gió thích hợp: Luôn đảm bảo khu vực sạc được thông gió tốt để tản nhiệt cho khí sinh ra trong quá trình sạc, đặc biệt là đối với ắc quy chì-axit.

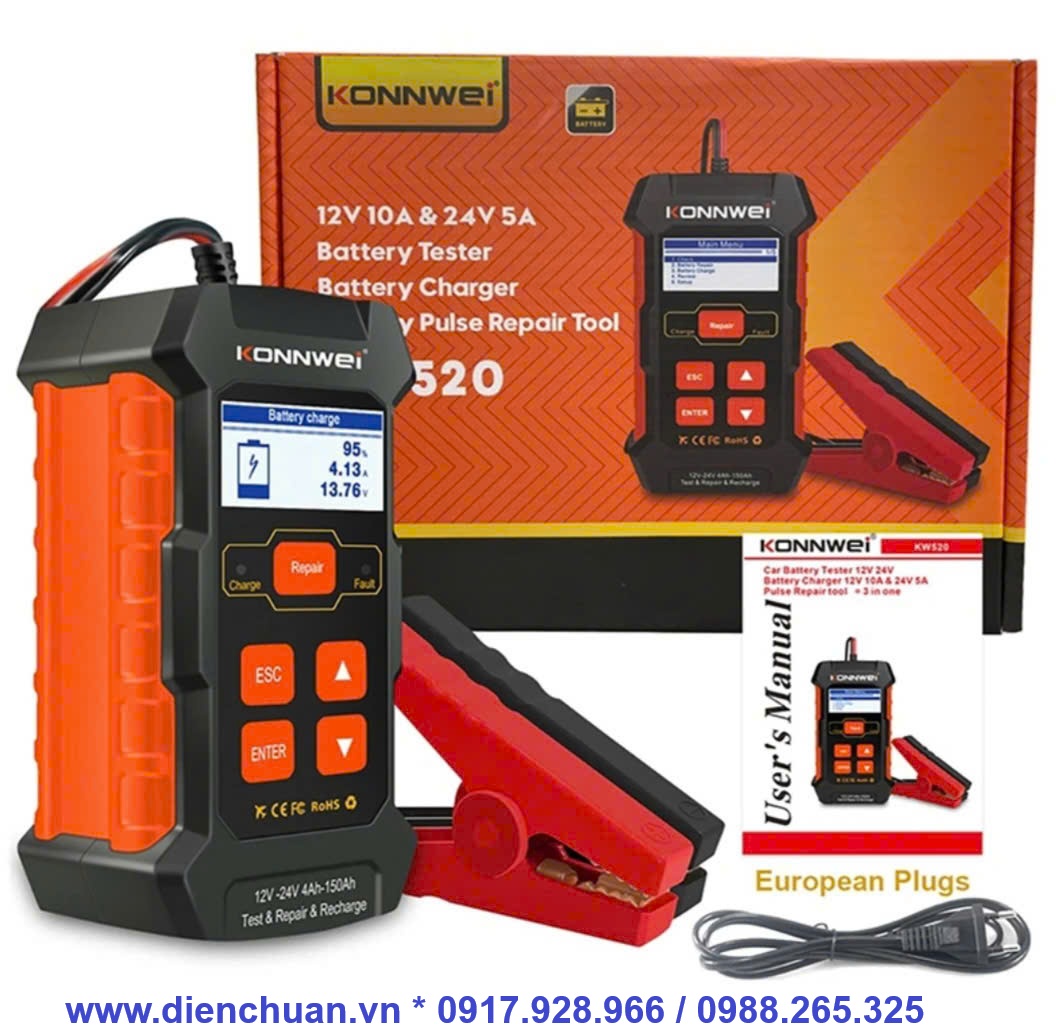

10. Nội dung gói hàng

Bộ sản phẩm KONNWEI KW520 của bạn sẽ bao gồm các mặt hàng sau:

• 1 x Dụng cụ kiểm tra, sạc và sửa chữa pin KONNWEI KW520
• 1 x Cáp sạc AC
• 1 x Hướng dẫn sử dụng (tài liệu này)
• 1 hộp bán lẻ

11. Bảo hành và Hỗ trợ

KONNWEI KW520 được bảo hành 6 tháng, đảm bảo sự an tâm về các lỗi sản xuất và vấn đề hiệu năng. Ngoài ra, ExcellentOBD Store cung cấp hỗ trợ kỹ thuật trọn đời để giúp bạn giải đáp mọi thắc mắc hoặc vấn đề liên quan đến vận hành.

Để được hỗ trợ kỹ thuật, yêu cầu bảo hành hoặc có thắc mắc khác, vui lòng liên hệ trực tiếp với nhà bán lẻ hoặc nhà sản xuất thông qua các kênh hỗ trợ chính thức của họ.
